Дистанционный детектор метана ДЛС — сделано в Пергам

Дорогие друзья, мы продолжаем серию публикаций, посвященных современным технологичным системам, произведённых компанией «Пергам-Инжиниринг» для читателей сайта «Сделано у нас». Мы вас уже познакомили со стационарным тепловизором ТИТАН и медицинским тепловизором ПЕРГАМЕД. Сегодня мы расскажем об уникальном устройстве — дистанционном лазерном детекторе метана «ДЛС-ПЕРГАМ». Система полностью разработана в научно-производственной лаборатории компании ПЕРГАМ и собрана на её производственных мощностях.

  • ДЛС-Пергам поиск утечек природного газа
  • ДЛС-Пергам поиск утечек природного газа

Примечательно, что заявленная уникальность нашей системы «ДЛС-ПЕРГАМ» в этом случае не является традиционным рекламным приемом. В самом деле, подобные устройства дистанционного обнаружения утечек газа ранее не создавались не только в России, но и на всем постсоветском пространстве. Более того, даже за рубежом аналогичных по функциональности систем сегодня существует не так уж и много.

Принцип работы газоанализатора «ДЛС-ПЕРГАМ» построен на методе диодно-лазерной спектроскопии, то есть на неравномерном характере поглощения и рассеивания лазерного излучения различными физическими средами. Оптический блок системы излучает последовательность лазерных импульсов с длиной волны, максимально поглощаемой метаном (1,65 мкм), и принимает их отражение. Два датчика, один широкого радиуса действия, второй более узкого, фиксируют найденные утечки. Программная часть системы анализирует степень ослабления излучения, на основании чего принимается решение о наличии в воздухе метана и определяется его концентрация. Подробнее читайте на сайте…

Каковы же особенности отечественной системы дистанционного поиска утечек газа «ДЛС-ПЕРГАМ», позволяющие говорить о ее уникальных свойствах?

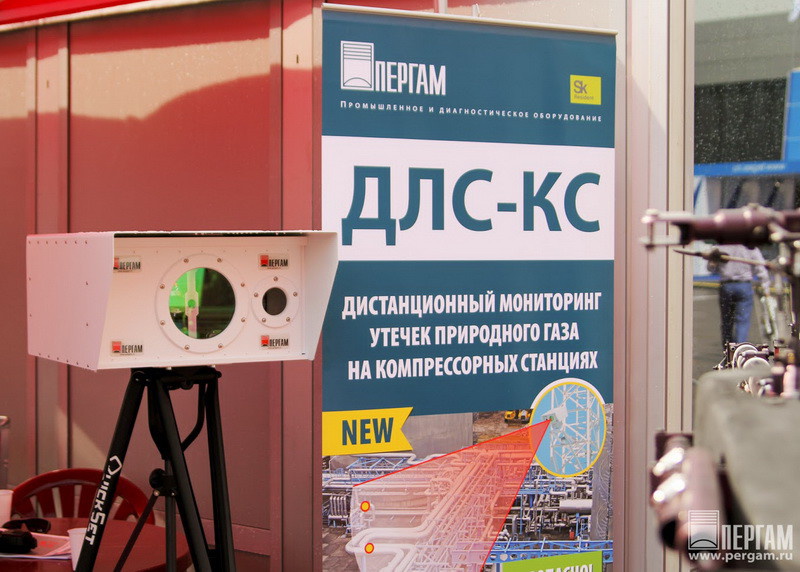

  • ДЛС-КС стационарная версия детектора утечек метана
  • ДЛС-КС стационарная версия детектора утечек метана

Во-первых, система"ДЛС-ПЕРГАМ" универсальна

Она может быть использована для выполнения многих задач:

  • мониторинга всех типов магистральных газопроводов большой протяженности, газопроводов низкого давления, городских газовых коммуникаций, газораспределительных станций, подземных хранилищ газа и других объектов;
  • поиска утечек метана в проблемных местах (на запорных узлах, водных переходах, на пересечении газопроводов с различными транспортными магистралями и др.);
  • экологического контроля улиц и районов мегаполисов, промышленных предприятий, торговых центров, подземных парковок и заправочных станций;
  • оперативного предупреждения о возможности возникновения техногенных аварий, экологических катастроф и многого другого.

Кроме того, система «ДЛС-ПЕРГАМ» производится в нескольких модификациях:

  • Стационарная версия — для установки в непосредственной близости к важным объектам и узлам, предназначенным для хранения и транспортировки метана;
  • Автомобильная версия, имеющая фирменное наименование «ДЛС-ПЕГАЗ» — для мобильного мониторинга масштабных районов и отдельных населенных пунктов. Для этой цели используются передвижные лаборатории на базе любого шасси, в том числе и на транспортных средствах повышенной проходимости (вездеходах). На сегодняшний день созданы автомобильные лаборатории на базе шасси Volkswagen (LT 35/28, Multivan T5, Caddy), FORD Transit, Mercedes Sprinter, ГАЗ 2705, УАЗ 3962, Нива Шевроле, КамАЗ 43144 и Урал 4320.
  • Авиационная версия — для исследования протяженных трубопроводных газовых магистралей. Система может быть смонтирована на различных типах вертолетов (Ми-8, Ми-2, Ка-32, Ка-26, Ка-226, Robinson, Eurocopter, Bell и т. д.), легкомоторных самолетах и даже беспилотных аппаратах (БПЛА).

Примечательно, что мобильные версии системы легко и быстро монтируются на любые транспортные средства и летательные аппараты. От начала монтажа и до полной готовности аппаратуры к использованию потребуется не более часа.

  • ДЛС-Пергам поиск утечек метана в городских условиях
  • ДЛС-Пергам поиск утечек метана в городских условиях

Во-вторых, система «ДЛС-ПЕРГАМ» высокотехнологична

Точность обнаружения мест утечек метана и определение его концентрации обеспечивается современной и эффективной методикой диодно-лазерной спектроскопии, которая обеспечивает точные результаты измерений даже в самых неблагоприятных погодных условиях. Минимальная толщина слоя метана, которую способен обнаружить газовый детектор, составляет всего 0,05 мм.

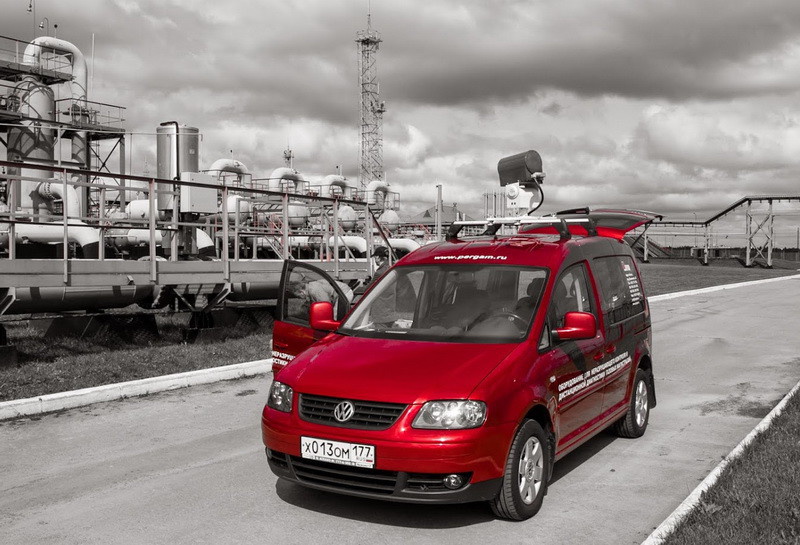

  • Мобильная лаборатория ДЛС-Пегаз
  • Мобильная лаборатория ДЛС-Пегаз

Система снабжена созданными в лаборатории ПЕРГАМ специальными программными пакетами:

  • DLS-Leak View — отвечает за автоматический мониторинг местности в фоновом режиме, учитывая при этом различные типы отражающих поверхностей, и осуществляет запись полученных результатов на карту памяти;
  • DLS Mapper — предназначен для автоматического нанесения на электронную карту местности трасс движения лаборатории, мест и результатов проведенных измерений;
  • DSL-Reporter — помогает осуществлять последующую бортовую или лабораторную обработку и интерпретацию снятых данных, а затем облегчает составление на их основе формализованных отчетов.

В «ДЛС-ПЕРГАМ» интегрирован GPS-приемник для работы с системой спутниковой навигации GPS. Устройство не только фиксирует сам факт утечки метана и замеряет его концентрацию, но и строит маршрут движения мобильной лаборатории, а также проводит топографическую привязку места аварии с ошибкой не более 15 м.

  • ПО управления детектором утечек природного газа
  • ПО управления детектором утечек природного газа

В-третьих, система «ДЛС-ПЕРГАМ» автономна, эргономична и надёжна

Для своевременного выявления метана в воздухе не требуется непрерывное вмешательство оператора в работу детектора. «ДЛС-ПЕРГАМ» ведёт мониторинг в автоматическом режиме, записывая результаты измерений на встроенную карту памяти. При обнаружении аварийных выбросов лазерный газоанализатор привлекает внимание оператора звуковыми и световыми сигналами, а также выводит на монитор ноутбука фотоснимки мест утечки газа в высоком разрешении.

Для эффективной работы оператора в передвижных лабораториях созданы оптимальные условия. Все датчики контроля и элементы аппаратуры обработки данных газоанализатора помещены в специальные ударопрочные, герметичные корпуса и усилены демпфирующими прокладками. Поэтому оптическая и электронная часть системы устойчиво и надежно работает в сложных климатических условиях: при повышенной влажности, вибрации, в температурном диапазоне от -10 до +40°С.

В-четвертых, система"ДЛС-ПЕРГАМ" способна к наращиванию функциональности

Лазерный детектор метана обладает гибкостью и способностью к расширению своей функциональности. По желанию заказчика, передвижные лаборатории мониторинга утечек метана могут быть усилены дополнительными средствами анализа и контроля:

  • Комплектами поиска газовых трасс GasPipe Pro;
  • Георадарами Mala Easy Locator;
  • Устройствами фоторегистрации высокого разрешения;
  • Ультразвуковыми дефектоскопами Epoch, Omniscan, Zetec;
  • Портативными толщиномерами 27 MG;
  • Средствами инфракрасного контроля Flir (тепловизорами);
  • Переносными тепловизорами для поиска утечек газов;
  • Портативными газоанализаторами с зондами, настроенными на обнаружение других газов;
  • Лазерным дальномером и целеуказателем.

Более того, изменяя характеристики источника лазерного излучения, вы можете перенастраивать «ДЛС-ПЕРГАМ» для обнаружения не только метана, но и любого другого газа (аммиака, оксида азота, окиси углерода, фтористого водорода, сероводорода и др.), поиск и замеры концентрации которого вас интересуют.

В-пятых, система «ДЛС-ПЕРГАМ» безопасна и экономична

В оптическом блоке устройства применяется лазер низкой мощности (всего

15 мВт), абсолютно безвредный для глаз человека. Кроме того, устройство обнаруживает места скопления метана с расстояния от 60 до 250 метров, что полностью исключает контакт оператора с газовым облаком.

Фирменный газоанализатор ПЕРГАМ не требует использования никаких расходных материалов. Сам прибор может питаться от бортовой сети транспортного средства или аккумуляторной батареи, потребляя при этом не более 160 Вт мощности.

  • Лаборатория для обнаружения утечек метана
  • Лаборатория для обнаружения утечек метана

«ДЛС-ПЕРГАМ» является сертифицированной системой, которая активно используется во многих отечественных энергетических компаниях, в том числе почти десятке дочерних предприятий ОАО «Газпром». Примечательно, что на эту актуальную и технологичную разработку также обратили внимание и зарубежные заказчики. Сегодня ПЕРГАМ активно поставляет на экспорт авиационные комплекты мониторинга метана под названием Airborne Gas Leak Detection (система ALMA) и автомобильные лаборатории Gas Leak Detection (система SELMA) — локализованные версии ДЛС-Пергам.

Следует отметить, что знаменитая IT-корпорация Google не так давно интегрировала в свой фирменный сервис картографирования Google Street View зоны повышенной концентрации метана. Наряду с традиционными видеокамерами картографические автомобили Google теперь оснащаются дополнительными датчиками для поиска метана. «Гугломобили» уже обнаружили сотни утечек метана в городских условиях. Таким образом, Google вносит существенный вклад в борьбу с глобальным потеплением и следит за экологической чистотой американских городов.

Вполне возможно, что и наш отечественный поисковый гигант Яндекс захочет внести свою лепту в дело защиты окружающей среды и обогатит свой картографический сервис Яндекс Мобили данными о российских городах, загрязненных выбросами природного газа. Компания Пергам в свою очередь готова поучаствовать в таком благородном деле, ведь уникальная система ДЛС как никакая другая идеально подходит для выполнения этой задачи.

ДЛС-Пергам — ещё один повод для гордости за нашу страну!
