Спектральное уплотнение от QTECH: передача 10Гб/с трафика на 150 км по одному волокну

•
•  © Фото из открытых источников

Ни для кого не секрет, что строительство новых городских и зональных ВОЛС — довольно затратное удовольствие. Получить разрешение на расширение ВОЛС, осуществить подвод строительной техники в условиях городского мегаполиса практически невозможно. Зачастую операторы стараются использовать уже существующие волоконно-оптические трассы и минимизировать затраты на расширение с использованием плотного спектрального уплотнения DWDM.

Существующая сеть DWDM, как правило, строится на двухволоконном принципе, и очень редко можно увидеть решения DWDM на одном волокне. Чем это обусловлено? Обычно при одноволоконной передаче данных расстояние не превышает 40-60 км. Это связано с тем, что одноволоконный режим не представляет возможным применить EDFA-усилители. Что, в свою очередь, ограничивает дальность передачи. Поэтому при проектировании зональных, магистральных и Metro-сетей редко встречаются решения на одном волокне. Хотя очевидны экономические преимущества использования одного волокна для операторов, банков и госструктур.

Ведь для организации ВОЛС между двумя ЦОДами или территориально распределенными офисами, с последующим их спектральным уплотнением до 16 сервисов, Вам потребуется лишь аренда одного «темного» волокна вместо традиционных двух.

На сегодня компания QTECH имеет единую платформу xWDM QWM-8000, которая включает следующие возможности:

• Спектральное уплотнение CWDM/DWDM
• Поддержка любого типа трафика от 10Мб/с — 10Гб/с, 8GFC, STM-¼/16/64
• EDFA бустеры, линейные усилители, предусилители
• EDFA усилители с BLUE/RED фильтрами
• Дружественный WEB GUI интерфейс

При передаче на дальние расстояния следует учитывать накопленную хроматическую дисперсию, затухание, групповые задержки, неоднородности волокна, а также взаимное влияние соседних длин волн, которые приводят к деградации приемного сигнала и появлению битовых ошибок. Однако инженеры компании QTECH смогли продемонстрировать и протестировать одноволоконную линию протяженностью 150 км с использованием спектрального уплотнения DWDM на базе оборудования QWM-8000.

Рассказывает инженер по оборудованию xWDM, Савиных Вадим:

— «В рамках нашей лаборатории был собран тестовый стенд (рис. 1. „Общий вид“) из комплекта оборудования QWM-8000-2.5U/8-2AC (рис. 1.1. „Комплектация шасси“) и одноволоконной линии, состоящий из 15 катушек с оптическим волокном FUJIKURA, каждая — 10,5 км. Среднее затухание одной катушки на 1550 нм, по паспорту составляло 0,190 дБ/км. Реальное измеренное затухание трассы 150 км (ввиду последовательного соединения катушек с помощью SC-коннекторов) составило 35 дБ. Фактически, последовательное соединение с SC-коннекторами максимально приблизило тестирование к реальным условиям».

•

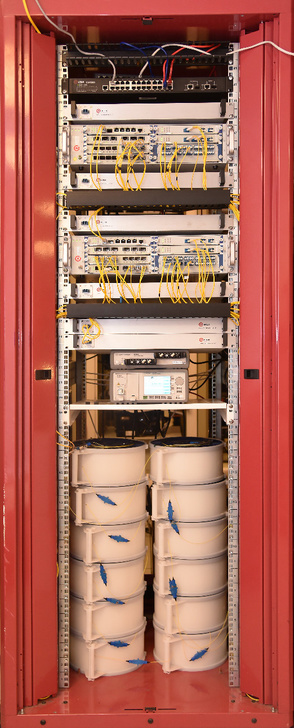

• Рис. 1: Общий вид лабораторного стенда xWDM QTECH.
•  © Фото из открытых источников

•
• Рис. 1.1: Комплектация шасси QWM-8000-2.5U/8-2AC
•  © Фото из открытых источников

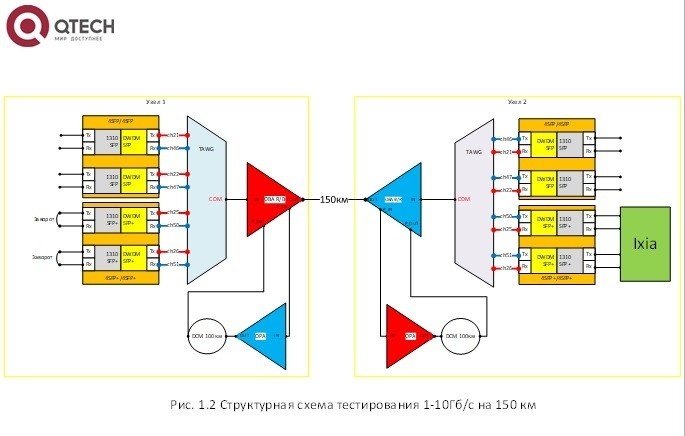

Структурная схема собранного стенда представлена на рис. 1.2:

•
•  © Фото из открытых источников

Состав стенда «точка-точка» включал в себя:

1. QWM-8000-2.5U/8-2AC = шасси — 2 шт.

2. QWM-8000-NMS = плата управления — 2 шт.

3. QWM-8000-4SFP+/4SFP+ = 4*SFP+ в 4*SFP+ модулей линейная карта — 2 шт.

4. QWM-8000-4SFP/4SFP = 4*SFP в 4*SFP мультипротокольная карта 10Мб~2.5Гб/с — 2 шт.

5.QWM-8000-BA16/12-BR = Бустер (выходная мощность: 16dBm, коэфф.усиления 12db, 40 каналов, PASS blue /REFLECTION red-фильтром) — 1 шт.

6. QWM-8000-BA16/12-RB = Бустер (выходная мощность: 16dBm, коэфф.усиления 12db, 40 каналов, REFLECTION blue/PASS red фильтром) — 1 шт.

7. QWM-8000-PA16/25 = Предусилитель (выходная мощность: 16dBm, коэфф.усиления 25db, 40 каналов) — 2 шт.

8. QWM-8000-DCM-100 = Модуль компенсации дисперсии на 120км, 1U — 2 шт.

9. Анализатор трафика IXIA 400 Т с двумя платами LSM10G1-01

10. Катушки с оптическим волокном FUJIKURA — 15 шт.

Рассказывает инженер по оборудованию xWDM, Вадим Савиных:

— «Было очень интересно реализовать подобное тестирование, так как на передачу оптического сигнала на дальние расстояния влияют очень многие факторы. Схема примечательна еще и тем, что для передачи 10Гб/с сигнала мы обошлись без использования функции прямой коррекции ошибок (FEC). Тем самым подтвердив еще раз, что проектирование DWDM линий на платах „OEO 3R“ также эффективно и экономически более выгодно, чем решения с применением дополнительной избыточности для 10Гб/с трафика».

— «Дополнительным преимуществом было еще и то, что наши EDFA-усилители имеют 3 режима работы:

• APC — automatic power control — режим контроля заданной выходной мощности;
• AGC — automatic gain control — режим контроля заданной коэффициента усиления;
• ACC — automatic current control — режим контроля тока накачки.

Таким образом, мы можем настроить оптическую линию, исходя из наших потребностей и условий».

— «Сама же схема тестирования показана на рис. 1.2. На узле № 2 к двум портам платы 4SFP+/4SFP+ был подключен анализатор траффика IXIA 400T и запущены две битовые скорости в 10Гб/с. На узле № 1 поставлены физические завороты. Результаты «суточного» тестирования 10Гб/с трафика представлены на рис. 1.3. в Таблице № 1.

•
• Рис.1.3: анализ 1 порта с 10Гб/с трафиком
•  © Фото из открытых источников

Таблица № 1: Результаты «суточного» тестирования для 10Гб/с на одном волокне, при 150 км.

 — «Как видно из полученных результатов:

1. Полное отсутствие ошибок при передаче 10Гб/с на расстояние 150 км при одноволоконной схеме.

2. Не выявлено влияние соседних длин волн на передачу 10Гб/с при применении одноволоконной схемы».

Это в очередной раз подтверждает, что реализовывать передачу 10Гб/с на одном волокне на дальние расстояния не просто возможно, но и экономически эффективно!

P.S: Вы всегда сможете посмотреть наше оборудование по внешнему IP: 87.249.11.83

Login: guest

Password: qtech
