Компания «ТМФ» объявила о начале серийного производства и продаж новой банной печи «Баррель Inox»

Банная печь-бочка «Баррель Inox» предназначена для приготовления русской паровой бани или финской суховоздушной сауны в парных объемом 8-18 кубических метров и является дальнейшим развитием проекта «Саяны Inox».

При этом печь лишена таких фундаментальных недостатков печей-сеток, как неуправляемая воздушная конвекция и низкая температура камней из-за охлаждения их воздухом.

Печь состоит из двух основных элементов: — это топка, которая представляет собой модификацию топки банной печи «Компакт 2013 Inox» и наружный кожух для размещения каменной закладки, стилизованный под деревянный бочонок.

Кожух выполнен из конструкционной стали. Клепки (так традиционно называются выпуклые фасонные досточки) бочонка окрашены двухцветной органосиликатной композицией, имитирующей текстуру древесины палисандра. Обручи окрашены в графитно-металлический цвет.

Имитация текстуры дерева клепок приближена к натуральной. Неподготовленный человек до последнего момента не сомневается, что он видит перед собой не печь, а обычный деревянный бочонок классических пропорций.

Топливный канал печи, при правильном ее размещении в бане, практически незаметен из парной и не искажает восприятие печи как стоящего в углу парной деревянного бочонка.

Форма печи «Баррель» в виде деревянного бочонка на сегодня является уникальной и не имеет ни отечественных, ни зарубежных аналогов.

Серийно планируется выпуск 2 базовых моделей: «Баррель Inox» и «Баррель Inox Витра». В продаже уже доступна модификация «Баррель Витра» с большим светпрозрачным экраном диагональю 42 см.

Данные модели имеют общие особенности конструкции и принцип работы.

Различие между моделями заключается в габаритных размерах и виде топливного канала и дверки, которыми укомплектована печь.

Устройство и работа печи

Печь «Баррель» предназначена для работы в режиме интенсивного горения при наборе температуры в бане, и в режиме экономичного горения при поддержании выбранной температуры. Общий вид и расположение основных элементов печи на примере модели «Баррель Inox Витра» представлены на Рисунке 1.

  • устройство печи Баррель
  • устройство печи Баррель

Рисунок 1. Расположение основных элементов модели «Баррель»

В моделях «Баррель Inox» и «Баррель Inox Витра» топливник (9) и каменка (6) изготовлены из жаростойкой высоколегированной стали с содержанием хрома не менее 13%. Толщина стенок топки и каменки составляет 2 мм.

Дефлектор (7) в верхней части топливника не позволяет раскаленным газам уходить напрямую в дымоход. Огибая дефлектор, они передают температуру на стенки каменки и далее на камни.

Специальные каналы дожигатели (8) подают вторичный воздух в газоходные каналы печи для дожигания выходящих газов и качественного прогрева каменки.

Съемная корзина (2) для камней предназначена для изменения конвекционных, излучающих и теплоаккумулирующих свойств печи. Корзина свободно устанавливается на топку сверху. Позволяет выполнять три варианта заполнения печи камнями.

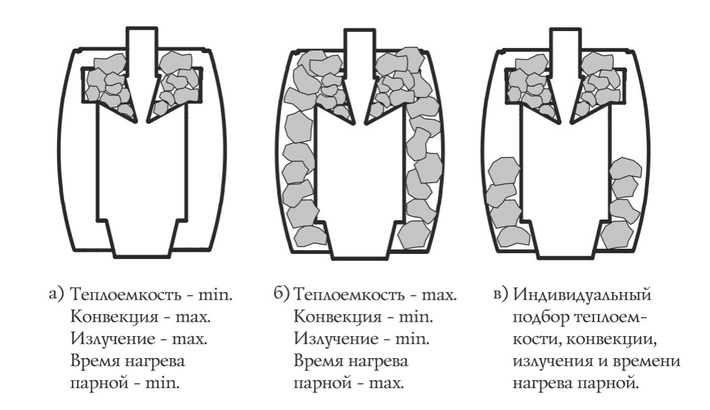

Рисунок 2. Варианты заполнения каменки печи «Баррель».

Индивидуальный подбор теплоемкости, конвекции, излучения и времени нагрева парной.

Первый вариант (Рисунок 2.а). Камни кладутся только в каменку топки и в съемную корзину, заполняя собой лишь видимое сверху пространство между топкой и кожухом-бочкой (1). В этом случае в печь помешается около 50 кг камней.

При таком заполнении печь представляет собой конвекционную печь с вентилируемой открытой каменкой, которая очень быстро нагревает парную с помощью воздушной конвекции и теплового излучения от стенок печи. При этом получить паровые режимы практически невозможно, стенки кожуха нагреваются как у обычных конвекционных печей.

Второй вариант (Рисунок 2.б). Камнями заполняется каменка топки и все пространство между топкой и кожухом. Масса камней, загружаемых в печь при таком варианте их закладки, может достигать 150 кг.

Чем плотнее и чем меньшего размера камни закладываются между топкой и кожухом, тем меньше воздушной конвекции. При таком варианте закладки печь становится теплоаккумулирующей и практически безконвекционной, парная готовится существенно дольше, при этом от нее минимизируется тепловое излучение в парную. Печь позволяет получать комфортные паровые

режимы русской бани именно за счет большого объема нагретых камней и отсутствия конвекции. Низкое тепловое излучение от печи делает баню более комфортной, поскольку можно находиться рядом с печью и не чувствовать от нее неприятного лучистого излучения.

Третий вариант (Рисунок 2.в). Это комбинация из первого и, частично, из второго варианта. Камни закладываются также, как и в первом варианте, но, в дополнение к тому, можно частично заполнить камнями пространство в нижней части между топкой и кожухом, настолько, чтобы подобрать и оптимизировать параметры печи к уникальным особенностям конкретной парной и применительно и банным предпочтениям ее владельца.

Выносной топливный канал позволяет топить печь из смежного помещения.

Дверца топливника, вращаясь на шарнирах, открывается на угол необходимый для удобной и безопасной загрузки топлива.

Модель «Баррель Inox» комплектуется стальной дверцей (12) со свойством самоохлаждения наружной панели. При желании Потребитель может заменить ее на дверцу оригинального дизайна со светопрозрачным экраном из жаростойкого стекла Schott Robax® (13).

Модель «Баррель Inox Витра» изготавливается с панорамным топливным каналом (3) и дверцей со светопрозрачным экраном (4) из жаростойкого стекла Schott Robax® с диагональю 17″. В верхней части дверцы организована щель для пиролизной самоочистки светопрозрачного экрана от оседания сажи.

Наличие экрана из жаростойкого стекла позволяет визуально контролировать процесс горения и просто любоваться видом живого огня.

Колосник (10), из массивного литейного чугуна, установлен в нижней части топки. Под топкой расположен зольник с выдвижным зольным ящиком (11).

При работе печи первичный воздух, необходимый для горения, подается через неплотно закрытый зольный ящик (11) и колосник (10) к топливу.

Колосник обеспечивает равномерное горение дров, столь необходимое для банной печи.

Через щели колосника зола попадает в зольный ящик, с помощью которого можно легко производить очистку печи, не прерывая процесса горения.

Регулируя степень закрытия зольного ящика, можно обеспечить форсирование горения и получить мощное высокотемпературное пламя в момент розжига.

Газообразные продукты горения направляются в дымоход (5) через патрубок диаметром 115 мм.

Элементы печи, не несущие большую термическую нагрузку, выполнены из конструкционной стали.

Наружная поверхность печи покрыта термостойкой кремнийорганической эмалью.
